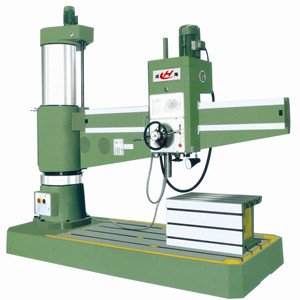

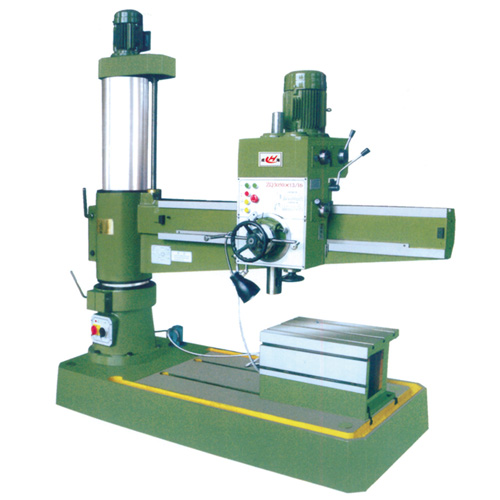

z30125x40搖臂鉆床詳情
Z30125搖臂鉆床工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑在配有相應工裝的條件下可以鏜孔，主軸箱、搖臂、立柱均由液壓夾緊；主軸正反轉、停車、空檔用一個手柄操作。它具有性能完善、使用安全、可靠、方便、易于維修，精度高、剛性好、壽命長等優點
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、經專業化設備連續加工，確?；A(chǔ)部件精良。
3、采用液壓預選變速機構，可節省輔助時間。
4、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
8、完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中，采取了有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。
|
主要技術參數
|
Z30125×40
|
|
鉆孔最大直徑mm
|
125
|
|
主軸端面至工作臺距離mm
|
750-2500
|
|
主軸中心至立柱母線距離mm
|
600-4000
|
|
主軸行程mm
|
560
|
|
主軸錐孔
|
公制80
|
|
主軸轉速范圍r.p.m
|
6.3-800
|
|
主軸轉速級數
|
22
|
|
主軸進給量范圍r.p.m
|
0.06-3.2
|
|
主軸進給量級數
|
16
|
|
工作臺尺寸mm
|
800*1250
|
|
主電機功率kw
|
18.5
|
|
主軸箱水平移動距離mm
|
3400
|
|
機床重量kg
|
28500
|
|
外形尺寸mm
|
5817×2151×5120
|
【成海搖臂鉆床產品優勢】
1.齒輪箱自動供油系統：搖臂鉆的設計原理為立式齒輪，傳統的潤滑方式是利用齒輪轉速將潤滑油由下至上提升到頂部齒輪進行潤滑，實踐證明這個方式不能有效的潤滑到頂部齒輪，頂部的齒輪傳統方式都是干磨。客戶使用幾個月后發現噪音大，一年至兩年后要換最上面的齒輪。改進后，齒輪箱能充分的自動潤滑到全部齒輪。有效的增加齒輪使用壽命。
2.成海搖臂鉆采取潤滑自軸承進入，充分的潤滑軸承，自軸承下來后到齒輪，只要勤換油，不要蠻操作，軸承、齒輪沒有壞的理由。
3.成海機床在高效節能方面開發了節能高效電機，采用臺灣炮塔銑電機原理。把轉子高度降低，將粗度加大，增加電機的扭力，減小電機的功率，實驗證明，現在公司使用的電機比傳統電機每小時節能2度電。節能電機每天按照12小時計算，12*2=24度，每天24度*365天=8760度，兩年省下一臺Z3040搖臂鉆床的錢。
4.立柱安全鎖緊，傳統一般都是立柱鎖緊不帶安全裝置，裝此設置要多2個交流接觸器。成海鉆床產品帶安全自動保護裝置在人工忘記松開鎖緊的情況下它可以自動斷電防止搖臂升降式拉傷立柱，把升降絲母滑絲。
5.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
6.超音頻淬火齒輪：耐磨、硬度高，淬火處理是嚴格按照操作規程做的。把握冷卻環節保證齒輪表面硬度。淬火、磨齒的工藝不是簡單的說說而已，噪音是檢測齒輪質量的大概。磨齒的噪音小，無雜音。反之噪音分貝在100分貝以上。全部齒輪使用數控蝸桿磨精度磨齒。
7.絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車削出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。絲母采用銅絲母。價格是傳統絲杠的3倍。
8.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠的絕對合格。
尊敬的用戶：
感謝您購買成海機床產品!為了使我們的服務讓您更滿意,購買后請認真閱讀此保修卡并妥善保存。滕州市成海機床有限公司從事鉆床、銑床生產銷售十余年，為用戶提供相關的產品及其服務。為了規范售后服務，不斷提高公司的服務水平和服務意識，特制定本體系。
若在購買后或在使用過程中有發現異常，請直接與廠家聯絡。我們將嚴格履行3電48（三小時內與客戶電話解決，如電話解決不了48小時內到達用戶現場）更好的為客戶提供高效優質快捷的服務，并接受廣大用戶的監督。我司對售出所有產品執行兩年免費保修。保修期內，屬于產品本身質量問題引發的零配件的更換，我公司免費提供快速更換。我們服務質量的優劣、服務效率的及時性，關系到公司在客戶心中的良好形象，關系到公司的發展前途。因此我們提出為客戶提供超值產品和超值服務的目標，從而增強客戶對公司的認可度，提高公司在客戶心中的知名度和美譽度。
