什么是搖臂鉆床?是做什么用的?今天我們就在下文中簡單的來了解一下?lián)u臂鉆床吧。

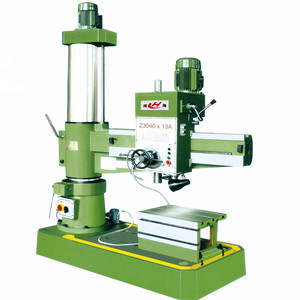

搖臂鉆床是一種搖臂可繞立柱回轉和升降,通常主軸箱在搖臂上作水平移動的鉆床。在立式鉆床上加工孔時,刀具與工件的對中是通過工件的移動來實現的,則對一些大而重的工件顯然是非常不方便的;而搖臂鉆床能用移動刀具軸的位置來對中,這就給在單件及小批生產中,加工大而重工件上的孔帶來了很大的方便。

它也可以稱為搖臂鉆。是一種孔加工設備,可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類,搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床。在各類鉆床中,搖臂鉆床操作方便、靈活,適用范圍廣,具有典型性,特別適用于單件或批量生產帶有多孔大型零件的孔加工,是一般機械加工車間常見的機床。

搖臂鉆床,也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動,并隨搖臂繞立柱回轉的鉆床。搖臂還可沿外柱上下升降,以適應加工不同高度的工件。較小的工件可安裝在工作臺上,較大的工件可直接放在機床底座或地面上。

搖臂鉆床廣泛應用于單件和中小批生產中,加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣,可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床用于加工笨重工件或多孔工件上的中小型孔,主要由底座、立柱、搖臂、主軸箱、主軸工件臺等組成。搖臂鉆床工作時,搖臂可繞立柱旋轉,主軸箱可在搖臂上做徑向移動。這樣可使鉆頭對準每一個被加工孔的軸線,以便進行孔加工。使用較靈活。一般工件鉆孔時,常將工件裝夾在工作臺上。大型工件加工時,可將工件裝夾在鉆床底座上。根據工件高度的不同,在松開鎖緊裝置后,搖臂可沿立柱做上、下移動,使主軸箱及鉆頭處于恰當?shù)母叨任恢谩?/p>

搖臂鉆床一般配置在機械產品單件、小批量生產車間、產品裝配車間及機械修理車間等生產場合。

搖臂鉆床的主要變型有滑座式和萬向式兩種。滑座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成,滑座可沿床身導軌移動,以擴大加工范圍,適用于鍋爐、橋梁、機車車輛和造船,機械加工,等行業。萬向搖臂鉆床的搖臂除可作垂直和回轉運動外,并可作水平移動,主軸箱可在搖臂上作傾斜調整,以適應工件各部位的加工。此外,還有車式、壁式和數字控制搖臂鉆床等。
