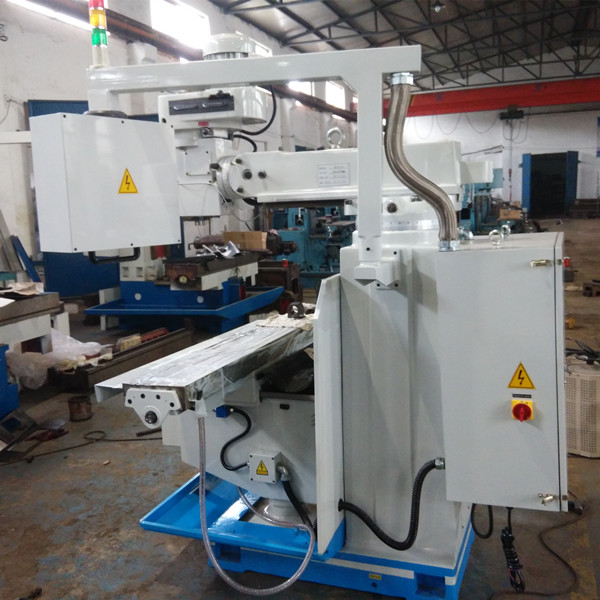

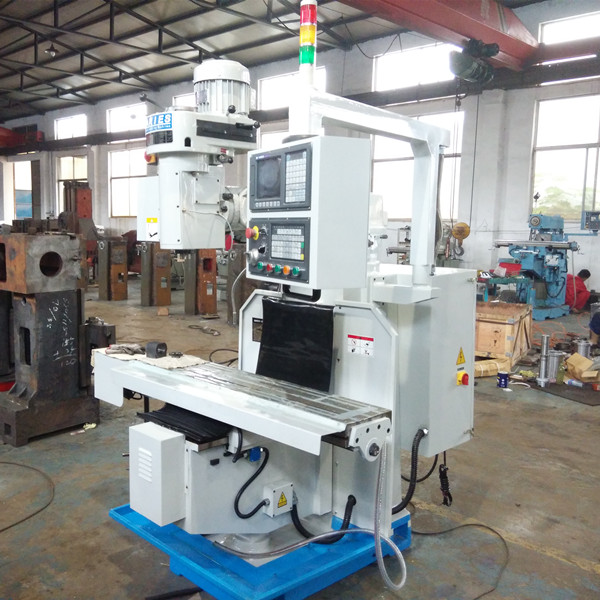

XK7130數控銑床|小型數控鉆銑床詳情
XK7130數控銑床適用于模具制造及批量生產行業,具有高轉速、高速進給、機床剛性強、精度高、壽命長、性能優越、裝卸刀方便等特點,配備先進的數控系統,能完成各種復雜零件的銑、鏜、轉等切削運動。
1.鋼性強,機床主要部件采用高質量的鑄鐵,矩形導軌接觸面大。
2.精度高,導軌副長導軌經淬火和精密磨削,短導軌貼塑具有良好的耐磨性,通過滾珠絲桿傳動,采用高精度軸承,使傳遞更精密。
3.性能指標高,操作使用方便。
4.有自動潤滑系統,定時自動潤滑

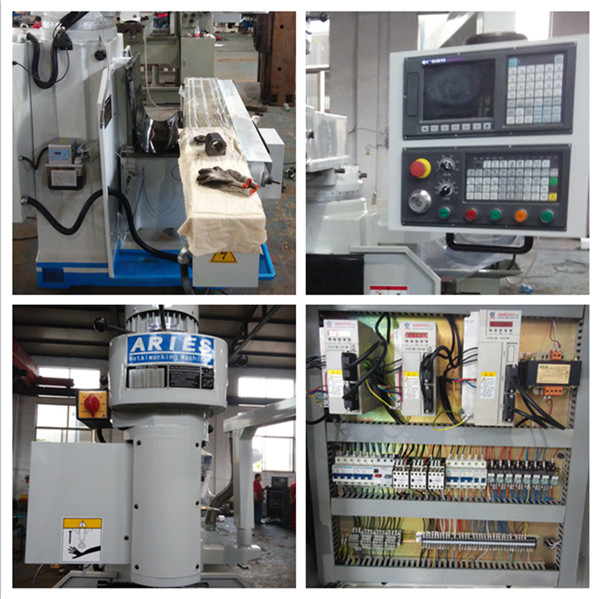

標準配置:KND-1000M
特殊要求:配備四軸控制系統。增加伺服電機。
加F1125數控分度頭,實現四軸聯動功能
XK7130數控銑床參數表格
主要技術參數
|
XK7130數控銑床
|
X軸行程 mm
|
850
|
Y軸行程mm
|
400
|
Z軸行程 mm
|
450
|
主軸行程
|
12
|
主軸頂端到工作臺距離
|
150-600
|
主軸中心到立柱導軌面距離
|
155-635
|
X/Y軸快速進給
|
8m/min
|
Z軸快速進給
|
0.4m/min
|
切削進給
|
1-4000
|
工作臺面積
|
1370x254
|
最大載重
|
350
|
T型槽數目/寬度/間距
|
3/16/65
|
主軸轉速范圍/級別
|
66-4540/16
|
主電機額定功率
|
2.2
|
主軸孔錐度
|
R8
|
機床重量
|
1500
|
外形尺寸
|
1700x1600x2250
|
|
