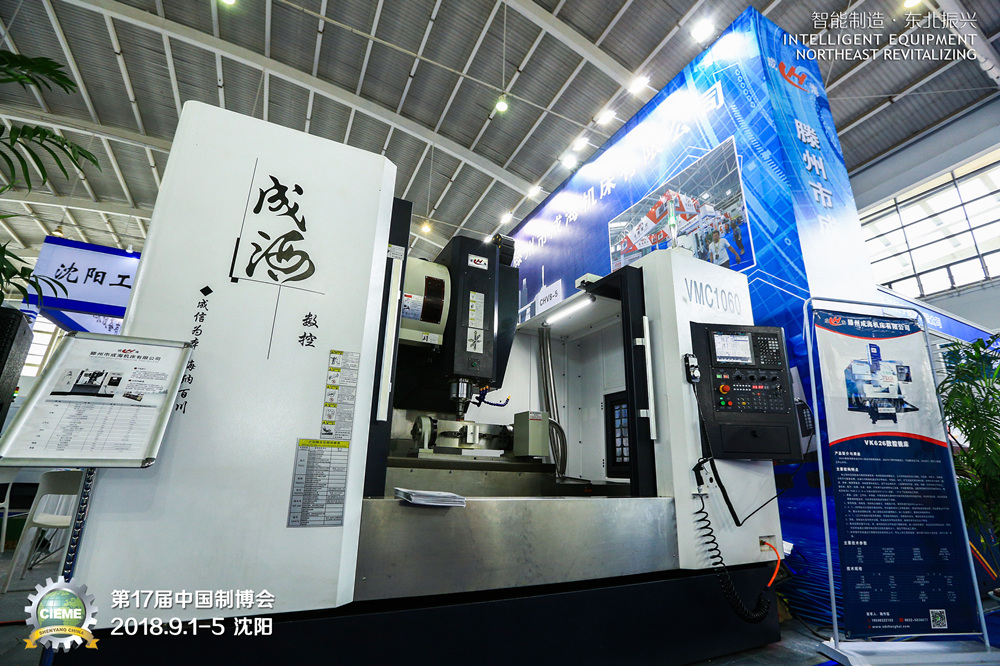

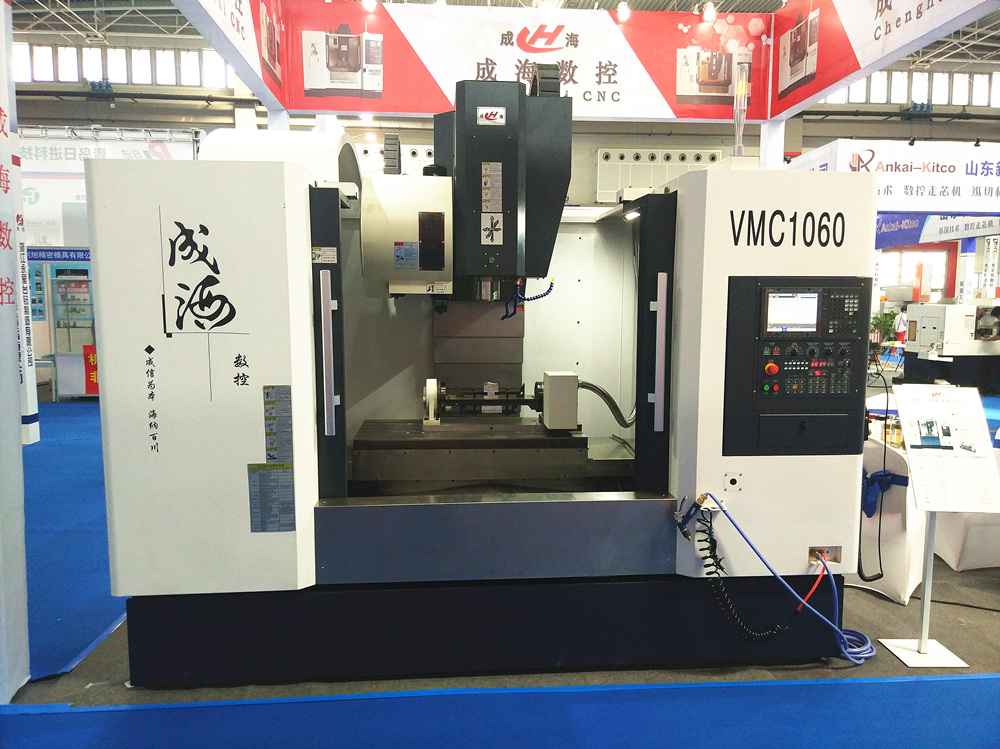

VMC1060立式加工中心詳情

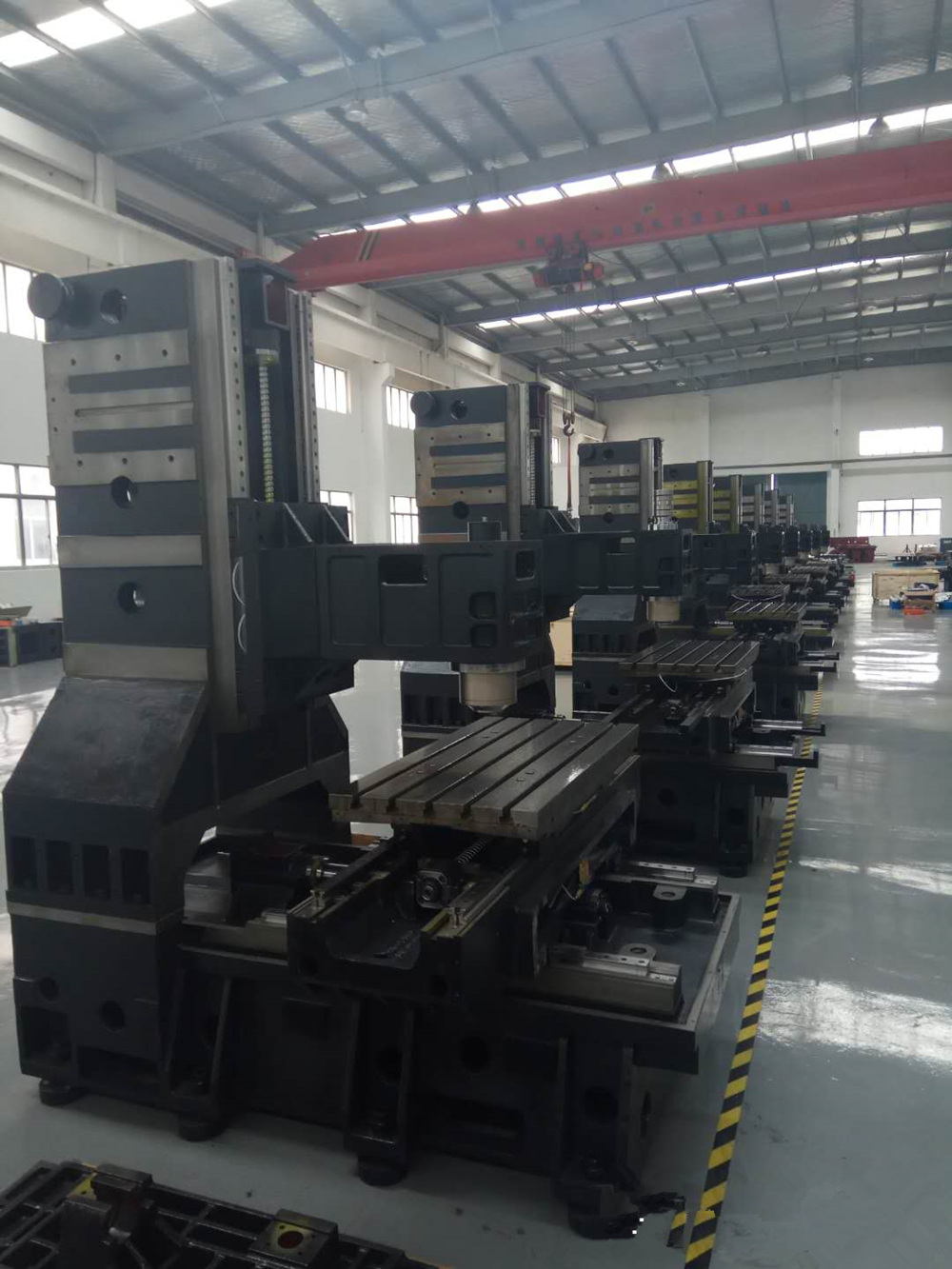

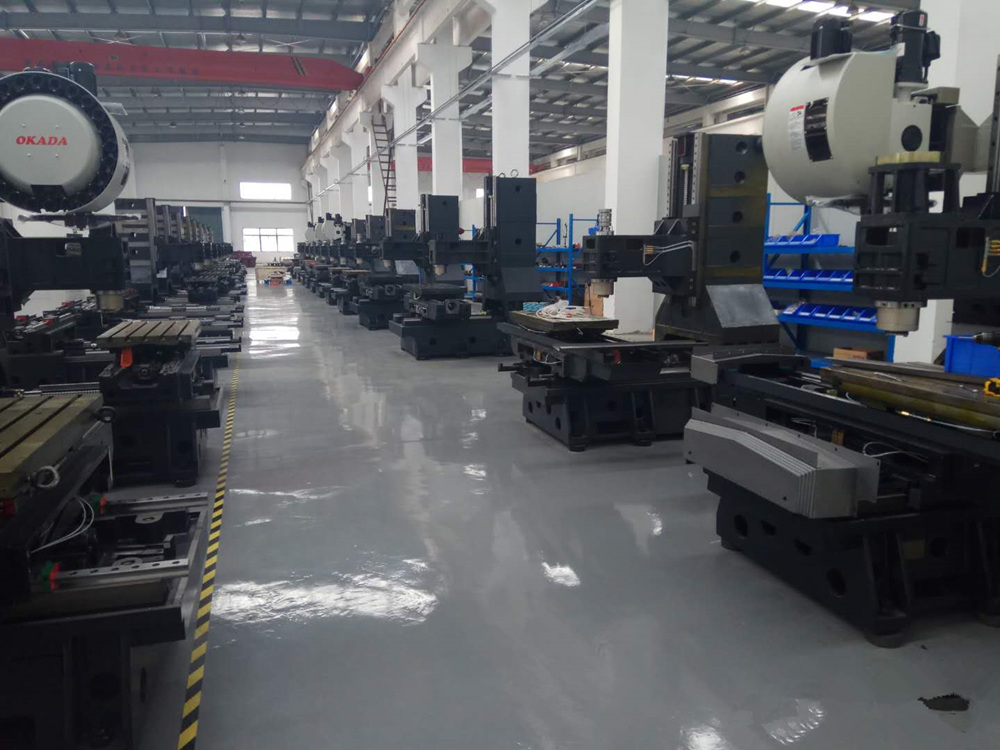

1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構,在底座的內部分布著加強筋,滑座為箱體式結構,保證了基礎件的高剛性和抗彎減震性能,立柱采用“人”字形結構,基礎穩固,剛性好;基礎件采用樹脂砂造型并經過時效處理,確保機床長期使用精度的穩定性,為機床性能的穩定性提供了保障。
2、X、Y、Z向?qū)к壘鶠榕_(tái)灣銀泰滾動直線導軌。配合自動強制潤滑,實現機床的高速運動;
3、X、Y、Z三個方向進給采用高精度高強度的滾珠絲杠,進給速度高;驅動電機通過彈性聯軸器與絲杠直聯,進給伺服電機直接將動力傳遞給高精度滾珠絲杠,無背隙,保證機床的定位精度;
4、采用臺灣知名品牌高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達8000rpm;

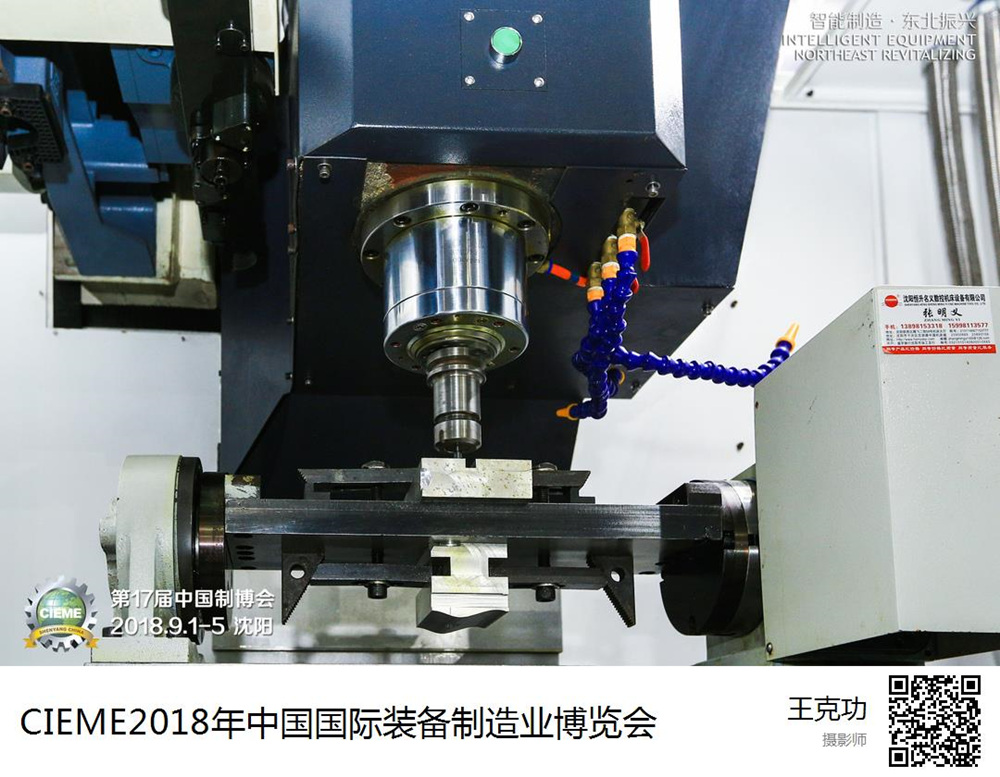

5、主軸采用中心吹氣結構,在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔,保證刀具夾持的精度;
6、X、Y、Z三個方向?qū)к墶⒔z杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;
7、機床外防護采用全封閉結構設計,安全可靠;
8、采用臺灣高質量的24把圓盤式(標配)或20把斗笠式(選配)刀庫,換刀準確,時間短,效率高,經百萬次運轉測試,符合可靠性要求;帶有阻尼結構,能減少運動時的沖擊,保證刀庫的使用壽命;氣動驅動,最短路徑換刀;
9、采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;
10、本機床操作方便,靈活快捷;
①精度
精度按GB/T20958.2-2007《加工中心 檢驗條件 第2部分:立式加工中心幾何精度檢驗》和GB/T8771.4-1998《加工中心 檢驗條件 第4部分:線性和回轉軸線的定位精度和重復定位精度檢驗》制造和驗收。
定位精度可達:±0.008 重復定位精度可達:±0.005.

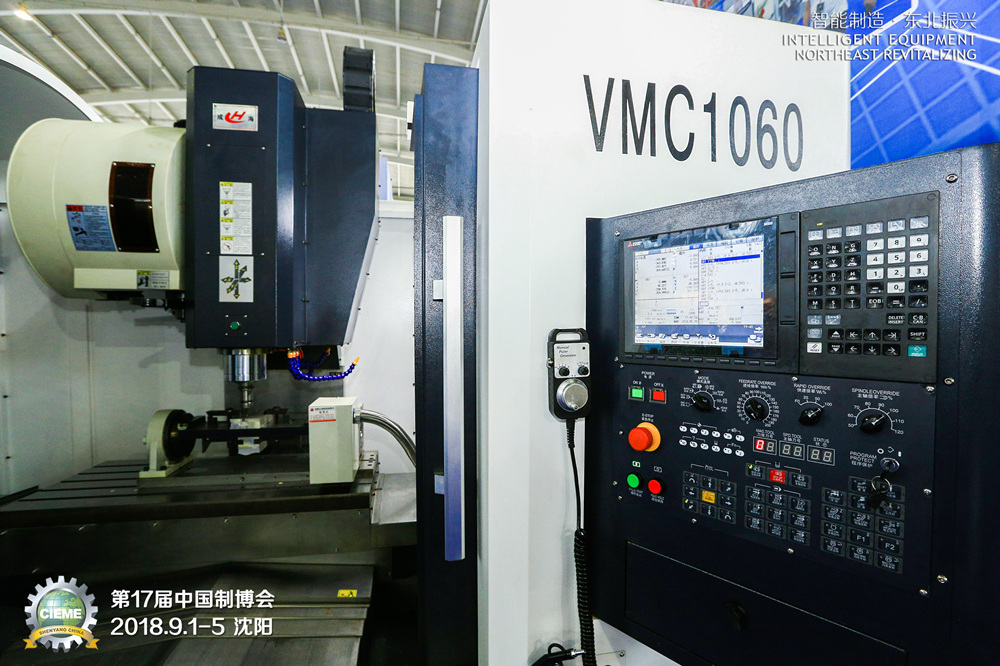

11、CNC控制系統(標準配置)
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能,配有RS232標準通訊接口,能實現DNC加工
VMC1060立式加工中心配置
1.樹脂砂鑄件。
2.進口滾珠絲桿(臺灣銀泰、臺灣上銀)。
3.精密鎖緊螺母。
4.進口滾珠線性導軌(德國力士樂、臺灣上銀、臺灣銀泰)。
5.臺灣產主軸(羅翌、臻賞、普森、數格),主軸帶輪及皮帶。
6.臺灣產增壓缸(尚品、北鉅、臻賞)。
7.進口軸承(NSK、FAG)。
8.進口聯軸器(R+W)。
9.X、Y、Z(下)不銹鋼導軌防護。
10.日本河谷。
11.國產冷卻系統含水泵、水箱。
12.氣動元件、(臺灣亞德客、杰菲特)。
13.主軸箱重錘配重。
14.自動螺旋排屑功能。
15.系統標配FANUC OI MATE-MD?？蛇x(日本三菱、國產KND、國產GSK、國產廣泰)。
16.圓盤式刀庫BT40-T24(臻賞、北鉅、德大、浩潤)。
