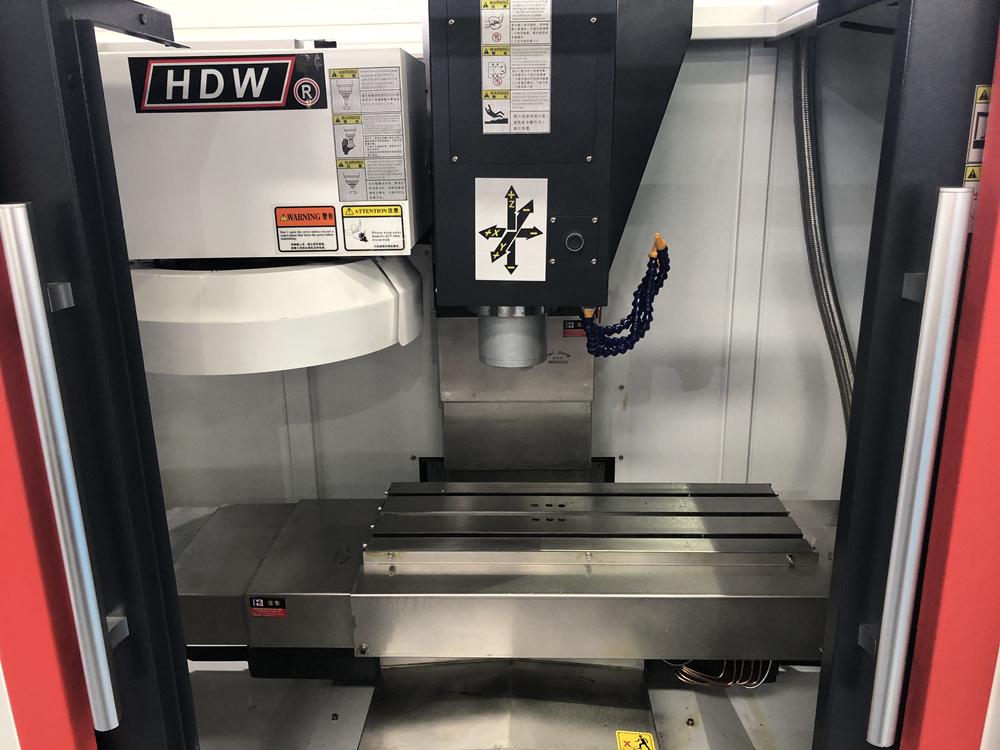

VMC5030立式加工中心詳情

VMC5030加工中心,在滿足上述功能的同時,還具備剛性攻絲功能。對工件一次裝夾,可以完成多種刀具的連續復合加工,大大提高機床的工作效率,保證零件加工的多工序下的精度,減少裝夾次數,減少輔助工時,免掉了人工換刀、對刀的麻煩,實現自動現代化加工。

該機床適用于中小型零件的加工制造,也適合于職業教育,特別對復雜、高精度零件的加工更能顯示其優越性。

二主要結構特點

1采用高剛性的鑄鐵結構,基礎件采用樹脂砂造型并經過時效(回火工藝)處理,確保機床長期使用的精度穩定性,為機床性能的可靠性提供了保障。

2X、Y、Z三個方向進給,采用臺灣高精度高強度滾珠絲杠,進給速度高,機床的定位精度高;

3X、Y、Z三個方向都采用不銹鋼伸縮護罩密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;

4機床外防護為全封閉結構設計,安全可靠,美觀大方;

5采用集中自動間歇式潤滑裝置,潤滑充分可靠,可以定時定量向三個方向的導軌、絲杠等潤滑點進行潤滑,只需及時向油箱中加油就可以了;油箱缺油時,系統自動報警;

6機床數控系統的配置,標準配置時為北京凱恩帝數控系統,也可配臺灣寶元、廣數、華中等國產系統,也可選配進口CNC控制系統,如日本發那科(FANUC)公司、德國西門子(SENMENS)公司、日本三菱(MITSUBSHI)公司、新代公司等系統,功能齊全、精度穩定、可靠。

VMC5030立式加工中心參數

VMC5030立式加工中心配置

CNC控制系統(標準配置)

VMC5030加工中心是配北京凱恩帝數控系統。主軸電機為伺服電機3.7Kw,驅動軸為KND伺服電機。

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能,配有RS232標準通訊接口,USB接口,能實現DNC加工。

3電源裝置

外接電源形式三相交流380V

機床用電容量15KVA(千伏安)

4冷卻系統

水箱容積2000升

冷卻泵功率90W

冷卻泵流量25L/min

5機床外形尺寸及重量

機床外形尺寸(長×寬×高):1800*1400*2100

機床凈重:2000Kg

6、精度,符合:

JB/T8771.2-1998《立式加工中心幾何精度檢驗》;

JB/T8801-1998《加工中心技術條件》;

GB18568-2001《加工中心安全防護技術條件》;

GB5226.1-2002《機械安全機械電器設備第一部分:通用技術條件》

二、機床的隨機附件

1彈簧夾頭刀柄BT30刀柄1只

2拉釘1只

3卡簧4、5、6、8、10、12、14、16各1

4內六角扳手1.5,2,2.5,3,4,5,6,8,10各1

5調整墊鐵φ2004

三、主要機械配套件

四、選擇配置

1可配BT40主軸。

2可配BT40刀庫。

3可配第4軸控制,FK15125型數控分度頭,配裝卡盤Ø125mm,帶尾座。

4可配5軸回轉臺,國產(煙臺附件)或進口(臺灣)。

5可配自動排屑裝置。

6可以指定數控系統,國產:廣數、凱恩帝、華中;進口:臺灣寶元、臺灣新代、日本FANUC、日本三菱、德國西門子。
