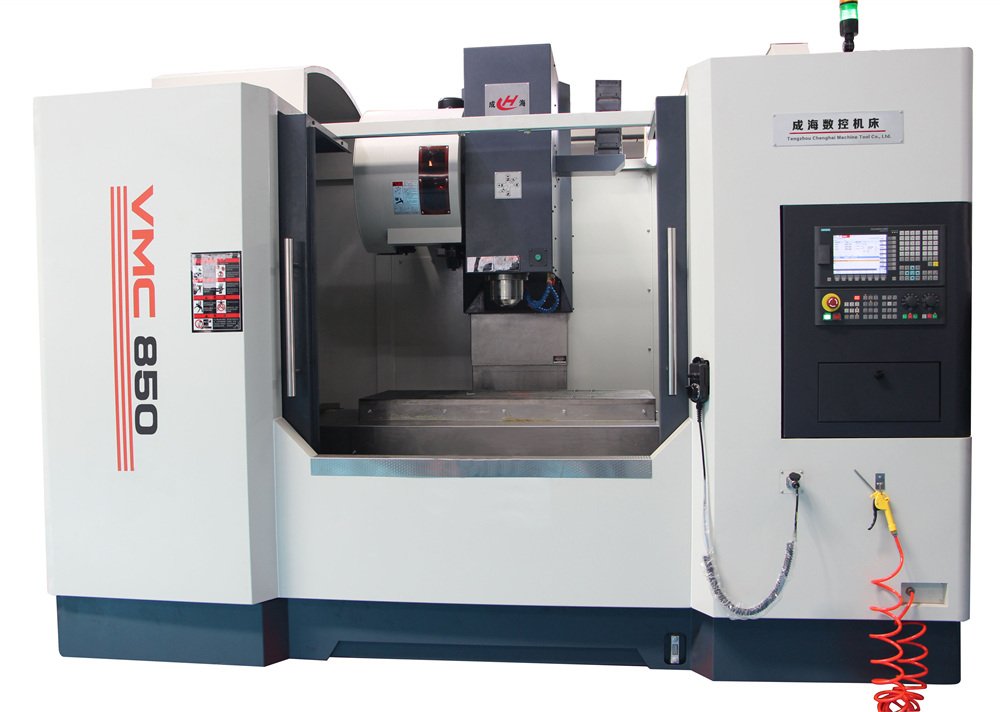

很多朋友不知道高速加工中心如何采用尋邊器對刀,今天我們就來了解高速加工中心采用尋邊器對刀的操作步驟:

1、 使用光電式尋邊器, 參照“方形工件對刀操作步驟”來確定零件圓心的基本位置,并記下圓心的基本位置坐標。

2、 從主軸上取下光電式尋邊器。

3、 將高速加工中心坐標移至基本位置坐標的位置。

4、 用磁力表將杠桿百分表吸在高速加工中心主軸端面上,移動Z軸,使表頭壓住被測表面,指針約轉動0.14mm。

5、 高速加工中旋轉主軸,觀察指針的跳動量,微調XY軸的坐標值,使指針的跳動量控制在0.01mm的范圍內,記下此時的高速加工中心坐標值。

6、 將其坐標值輸入至CNC的偏置寄存器中,這樣就建立了以該工件的圓心為程序原點的工件坐標系。
