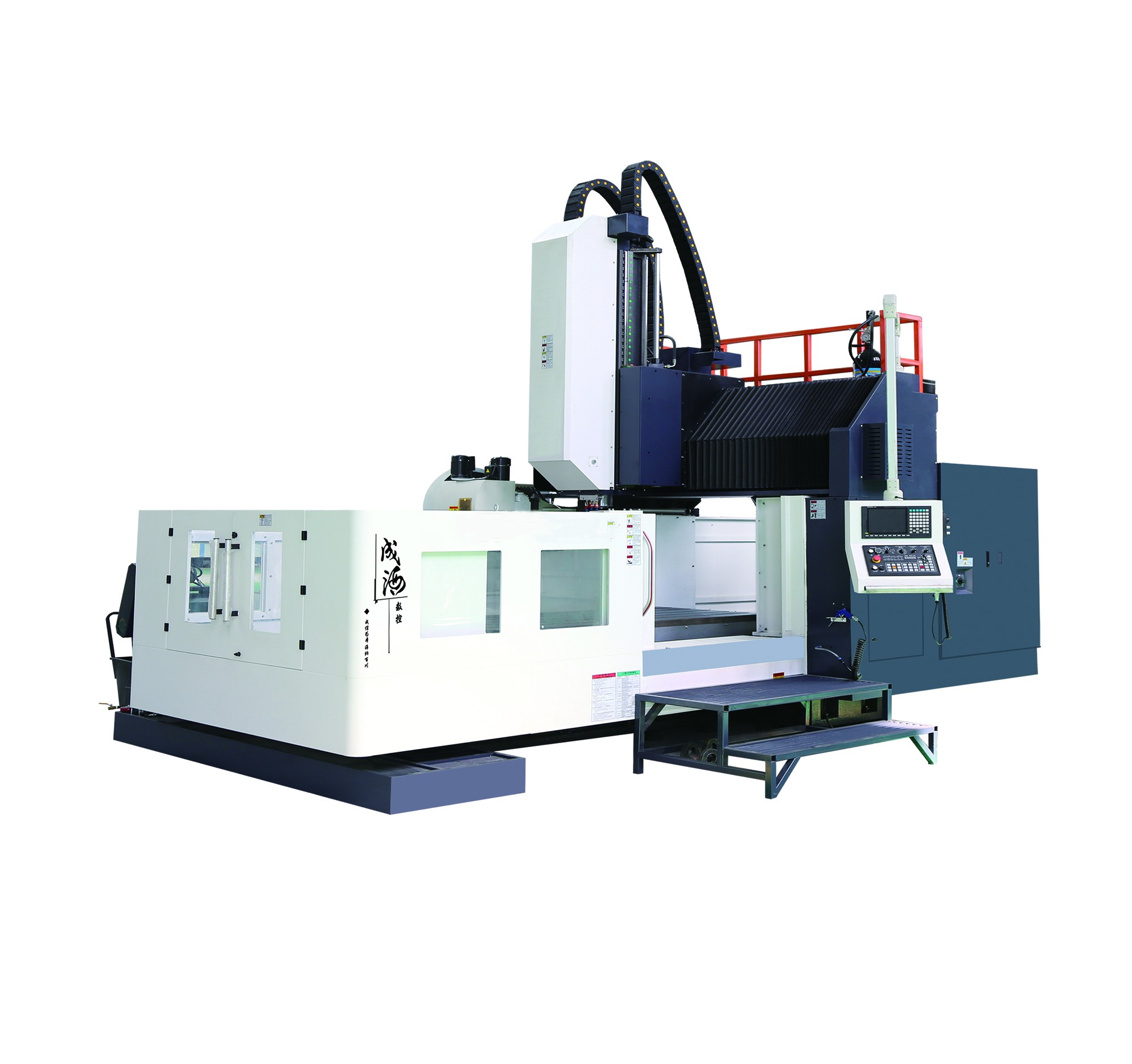

GMC2214數控龍門銑床/加工中心詳情
l主要結構
該機床為龍門框架固定,工作臺移動結構,主要由工作臺、床身、立柱、橫梁、滑鞍、滑枕、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面板以及電控系統等部件組成。
各坐標軸定義:
X軸:工作臺在床身上做前后縱向運動;
Y軸:滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動;
Z軸:滑枕在滑鞍上沿導軌作上下垂直運動;
l床身(X軸)
床身和工作臺材料均選用高強度優質鑄鐵,樹脂砂造型。X軸導軌采用重載導軌支撐結構,各滾柱直線導軌上根據力學原理合理布局高承重滑塊位置和數量,從而使機床得到高剛性和長久穩定的精度。
傳動系統采用交流伺服電機,通過低背隙減速器后,帶動重載荷滾珠絲杠旋轉,實現X軸的直線往復運動,絲杠支撐采用兩端固定預拉伸結構。
l立柱橫梁(Y軸)
立柱橫梁大件采用高強度優質鑄鐵,樹脂砂造型。
橫梁導軌采用階梯式結構,橫梁截面大,導軌跨距大,主軸中心到Z軸導軌面距離短,翻轉力矩小,結構剛性好。Y軸導軌選用進口重載導軌支撐,此結構抗震性能好,剛性強,穩定性佳。
傳動系統采用交流伺服電機,通過低背隙減速器、高剛性聯軸器聯接后,直接帶動重載荷滾珠絲杠旋轉,實現Y軸的直線往復運動,絲杠支撐采用兩端固定預拉伸結構。
l滑鞍滑枕(Z軸)
滑鞍、滑枕采用高強度優質鑄鐵,樹脂砂造型,導軌副采用滾柱線軌結構,強力潤滑系統,配合大扭矩伺服電機和氮?dú)馄胶飧?使滑枕部動態特性好,啟停反應更快。
Z軸伺服系統采用交流伺服電機,通過高剛性聯軸器聯接后,直接帶動重載荷滾珠絲杠旋轉,實現Z軸的高精度往復運動,絲杠支撐采用兩端固定預拉伸結構。
主軸采用優質合金鋼,滲碳淬火,主軸軸承組件選用進口高精密主軸軸承,并配置主軸恒溫冷卻系統,主運動配置同步帶輪傳動,也可選用全齒輪傳動,通過自動換檔實現高、低兩檔變速,在每檔速度內無級調速。
l潤滑系統
整機的導軌和絲杠均采用定量潤滑系統,能夠?qū)Ω鳚櫥c(diǎn)的供油周期和供油量進行調整,并通過電氣系統控制實現全自動集中潤滑。
l冷卻系統
恒溫冷卻系統能夠有效對主軸系統及齒輪變速箱進行冷卻,保證機床主運動的精度穩定;
刀具冷卻系統即切削液裝置和切削吹氣裝置,能夠及時帶走加工過程產生的熱量。
l排屑裝置
分布在工作臺兩側各一套螺旋排屑器和提升鏈板式排屑器。
l其它配置說明
1、工作區域配照明燈,適應夜間工作。
2、機床配三色燈,提示程序運轉、工作循環完成和故障報警三種信息。
